再玩一次AI simulink：如何设计提示词让simulink模型美观规范

作者 2026年7月29日 13 分钟阅读 0 条评论工具

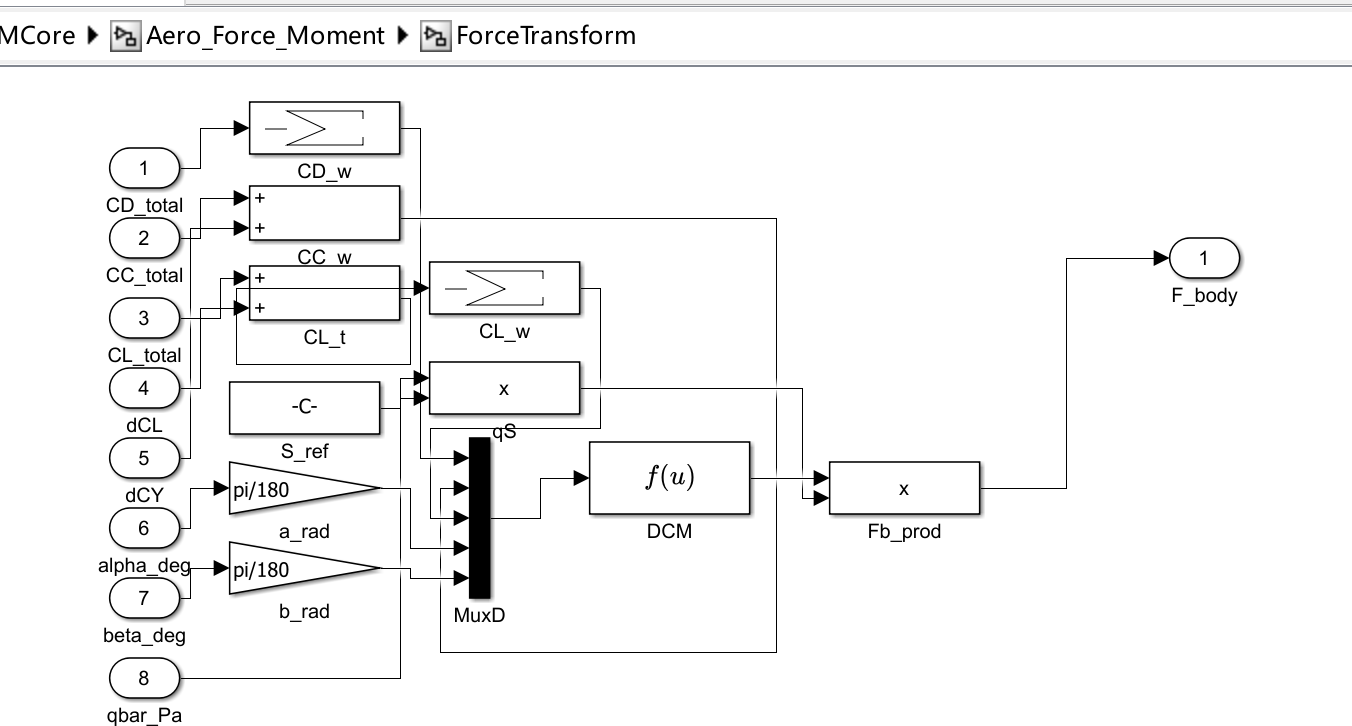

如果不要求布局的规范，那么官方MCP生成的simulink会美观性极差：

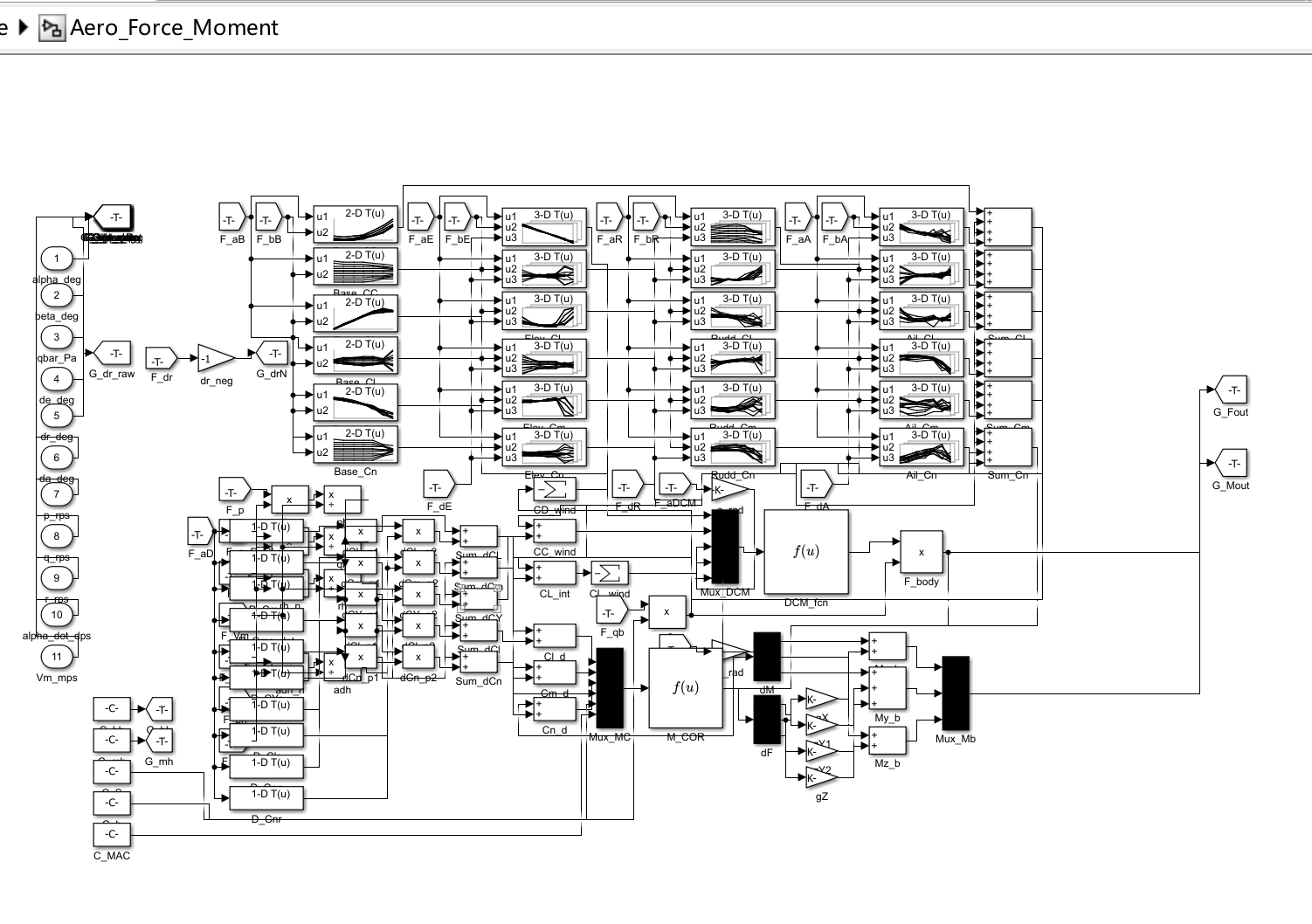

下面是我要AI搭建的无人机气动力和力矩模型，布局已经是我多次调整后改进的，依然丑陋：

问题出在缺少关于排版的提示词，于是我又生成如下提示词：

你是严格遵循MAAB 5.0、MISRA Simulink建模规范、对齐Simulink原生模块最佳显示比例的资深工程师，请针对指定路径的Simulink模型，输出可直接运行的MATLAB整改脚本。
核心铁则：100%保留模型原有逻辑、全部模块参数、查表数据、连接关系与仿真结果，仅调整分层结构、布局、尺寸、命名、外观、信号路由；严禁修改任何仿真行为。适配WorkBuddy调用MATLAB执行场景，所有约束强制执行。

## 一、分层架构优化（从根源解决模块堆积，适配查表密集/多输入多输出模型）
1. 通用分层规则
    - 递归遍历所有层级，单层功能模块数量≥8个时，必须按功能域打包为虚拟子系统；顶层仅保留输入端口、子系统、输出端口，禁止底层运算/查表模块直接平铺。
    - 子系统内部严格复用整套规范，端口命名与外部信号名一一对应，禁止匿名端口。
2. 查表密集型模型专项分层（气动力模型验证有效）
    - 按功能域标准化拆分，参考划分：输入预处理与总线分发模块、1D/2D查表阵列模块、3D查表阵列模块、系数求和与运算模块、坐标转换与输出合成模块。
    - 同维度、同类型的查表模块必须归属于同一子系统，禁止不同维度、不同功能的查表模块混杂排布。
3. 信号总线化优化（解决多输入并行走线横穿画布问题）
    - 多路并行输入信号优先通过Bus Creator封装为单根输入总线，再分发至各子系统；多路输出信号统一通过总线汇总后接入顶层输出端口。
    - 子系统内部同组并行信号可通过二级总线分发，减少大量平行线交叉，提升画布整洁度。

## 二、布局与模块尺寸强制规范（严格对齐Simulink原生最佳比例）
1. 信号流向约束
    - 所有层级信号流严格从左至右；反馈回路仅允许上下绕行，禁止横向横穿主信号通路。
2. 对齐与间距（匹配Simulink自动布局默认间距）
    - 同层级模块行列规整对齐，同一行模块中心纵向对齐，同一列模块左边缘对齐。
    - 模块边缘横向空白间距统一60像素，纵向空白间距统一30像素；消除重叠、错位。
    - 同类模块阵列组之间额外增加20px纵向留白，区分不同功能分组；画布四周预留≥50px空白，模块不得紧贴边界。
3. 标准化模块尺寸（单位：像素，宽×高，严格匹配原生模块比例，无拉伸变形）
    - 端口类（Inport, Outport, Trigger, Enable）：35×20
      依据：原生默认窄型端口比例，符合MAAB jc_0081最小图标尺寸要求，文字显示在外侧不占用功能区
    - 基础运算类（Gain、Sum、Integrator、Product、Relational Operator、Logical Operator等）：75×25
      依据：MathWorks官方set_param标准示例尺寸，官方原生最佳宽高比，图标完整无变形
    - 窄型路由类（Goto、From）：40×20
      依据：原生路由模块默认窄型比例，仅显示标签文本，隐藏模块名，紧凑不占空间
    - 通用路由类（Switch、Multiport Switch、DataTypeConversion、Rate Transition）：70×30
      依据：多端口模块原生适配高度，保证端口纵向排布不挤压、图标完整
    - 源宿基础类（Constant、Display、From/To Workspace）：75×25
      依据：与基础运算类尺寸统一，仅参数超长时纵向拉伸，宽度固定不变
    - 查表类（1-D/2-D/3-D Lookup Table、Prelookup）：90×50
      依据：查表模块原生图标比例，2:1舒适宽高比，完整显示模块名、维度信息，图标无压缩
    - 纯图标路由类（Mux、Demux）：宽度固定10；最小高度25，每新增1个端口高度+15
      依据：官方Signal Routing库原生窄高比例，纯图标无文字，宽度最紧凑，端口间距对齐原生默认
    - 总线路由类（Bus Creator、Bus Selector）：宽度固定35；最小高度28，每新增1个端口高度+15
      依据：总线模块原生图标略宽于Mux，适配总线标识显示，比例与官方库完全一致
    - 观测类（Scope）：180×120
      依据：贴合示波器窗口原生比例，画布占比适中
    - 子系统（Subsystem/Atomic Subsystem）：内部模块距离边框留白≥30px
4. 阵列化排布专项规则（高密度查表/运算模型适用）
    - 同类型、同维度的查表/运算模块按行列矩阵式整齐排布，行列间距完全均匀。
    - 同一分组的模块左边缘对齐、上边缘对齐，整体形成规整的功能区块。
5. 布线硬性规则
    - 所有信号线修正为水平/垂直直角折线，彻底清除斜线、不规则蛇形走线。
    - 单根信号线拐点数量≤2；同层级最大限度消除信号线交叉。
    - 同组并行信号线间距均匀、走向一致，整体规整无错落。
    - 调整模块位置、尺寸后自动修复连线，杜绝悬空端口、断线。

## 三、Goto/From 信号路由规范（遵循MAAB/MISRA审慎使用原则，非强制新增）
### 3.1 使用原则（对齐MAAB db_0032、MISRA_SLSF_026规范）
1.  **不强制新增Goto/From**：优先通过合理分层、总线化、布局优化解决布线问题；不主动大规模新增Goto/From，避免信号流向隐蔽化、降低模型可读性。
2.  **现有模块必整改**：模型中原已存在的Goto/From模块，必须全部按本章节规则标准化整改，消除不合规用法。
3.  **可选优化场景**：仅当同层级长距离走线交叉严重、多处分复用同一信号时，可选择性新增Goto/From以简化布线，且必须遵守以下全部约束。

### 3.2 硬性强制约束（只要使用Goto/From就必须遵守，无例外）
1.  **仅允许局部标签**：所有Goto标签可见性强制设置为`scoped`（局部）；**严禁使用global全局标签，禁止通过Goto Tag Visibility模块扩展标签可见范围**。
2.  **同层级成对原则**：Goto与对应的From必须处于**同一子系统层级内**；禁止跨子系统边界通过Goto/From传递信号，跨层级信号必须通过子系统Inport/Outport端口显式传递。
3.  **成对完整性校验**：整改后必须保证标签一一对应，无悬空无去向的Goto、无孤立无来源的From，无未定义的标签引用。
4.  **冗余From必须合并**：同一层级内，若多个From模块引用同一Goto标签，仅保留1个位置最优的From模块；删除其余重复From，通过信号线分支连接所有下游模块，保证数据流完全不变。

### 3.3 推荐优化方式（可选执行，不强制）
1.  输入端口侧：若同层内输入信号需多处分发，可在Inport后级联Goto模块，通过多From接收，减少长线横穿。
2.  输出端口侧：若多路信号汇总输出，可通过From汇聚后接入Outport，简化端口侧布线。
3.  端口与Goto/From之间为一对一直连，中间不插入其他功能模块。

### 3.4 命名规范
1.  Goto标签名称必须与对应信号语义名称一致，采用英文语义化命名，禁止`Goto1`、`tag1`等默认编号名称。
2.  Goto/From模块默认隐藏模块名称，仅显示标签文本，保持界面简洁。

## 四、命名规范化强制要求
1.  全层级遍历清除所有模块默认编号命名（Gain1、Subsystem2、Lookup1等）。
2.  普通模块命名格式：`功能描述_模块类型`，下划线分隔，禁止中文、空格、特殊符号。
3.  子系统命名采用大驼峰格式，清晰体现功能域。
4.  信号线语义命名与端口名、Goto标签三者保持统一；信号名称显示在信号线上方。
5.  运算、查表类模块名称显示在模块正下方；Goto/From隐藏模块名，仅显示标签。

## 五、外观样式统一规范（MAAB官方标准）
1.  字体：全局所有模块文字、信号名字体统一Arial，字号10号；关闭全部模块阴影效果。
2.  画布背景默认白色，可选启用浅灰色细网格。
3.  信号线分级：普通单信号线宽1磅；Mux/Bus总线输出信号线宽2磅；全部信号线统一黑色，禁止彩色信号线。
4.  功能分区优化：不同功能域子系统增加半透明底色区分：查表区域浅蓝、运算逻辑浅绿、输出合成浅橙；色块不遮挡模块与连线。
5.  关键逻辑可增加文本注释框，避开信号线通路。

## 六、MATLAB脚本输出硬性规范
1.  脚本首段实现原模型自动备份（复制至同目录），规避原始文件损坏风险。
2.  递归遍历所有层级子系统，逐层执行全部整改逻辑。
3.  查表模块、运算模块只调整位置与外观尺寸，绝不修改断点、插值方式、表格数据、模块参数。
4.  整改执行顺序：模型备份 → 子系统分层+总线改造 → 现有Goto/From合规化整改+冗余合并 → 模块尺寸标准化 → 阵列化布局对齐 → 布线优化 → 命名规范化 → 外观样式统一
5.  全部调用Simulink原生API实现，禁止伪代码；关键代码添加中文注释。
6.  整改完成后，自动调用`Simulink.BlockDiagram.arrangeSystem`最终对齐，自动保存模型并打开刷新视图。

## 输出自检清单
1.  是否完全保留全部仿真逻辑、参数、查表数据，不改变仿真结果
2.  是否针对高密度模型完成功能分层，避免单层模块堆积
3.  是否所有模块尺寸对齐原生比例，图标无拉伸变形、文字清晰完整
4.  是否实现查表/运算模块阵列化排布，行列对齐间距均匀
5.  是否完成多输入多输出总线化改造，减少并行走线交叉
6.  所有Goto/From是否均为scoped局部标签、同层级成对、无全局标签、无跨层级引用
7.  是否完成同标签重复From合并，无冗余模块
8.  脚本是否完整：备份→整改→保存→预览全流程，可直接在MATLAB运行

待整改模型路径：`替换为你的模型绝对路径.slx`

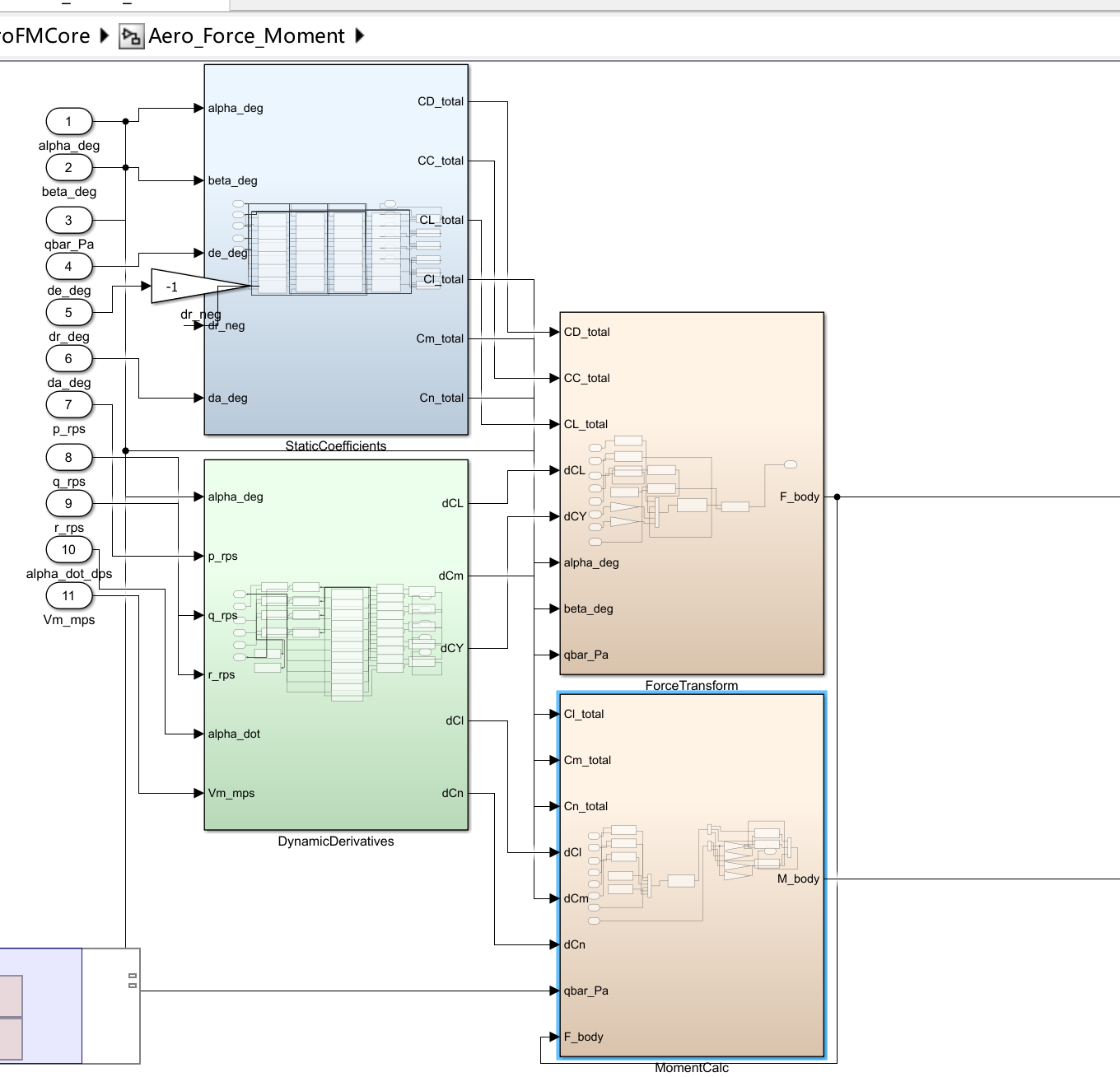

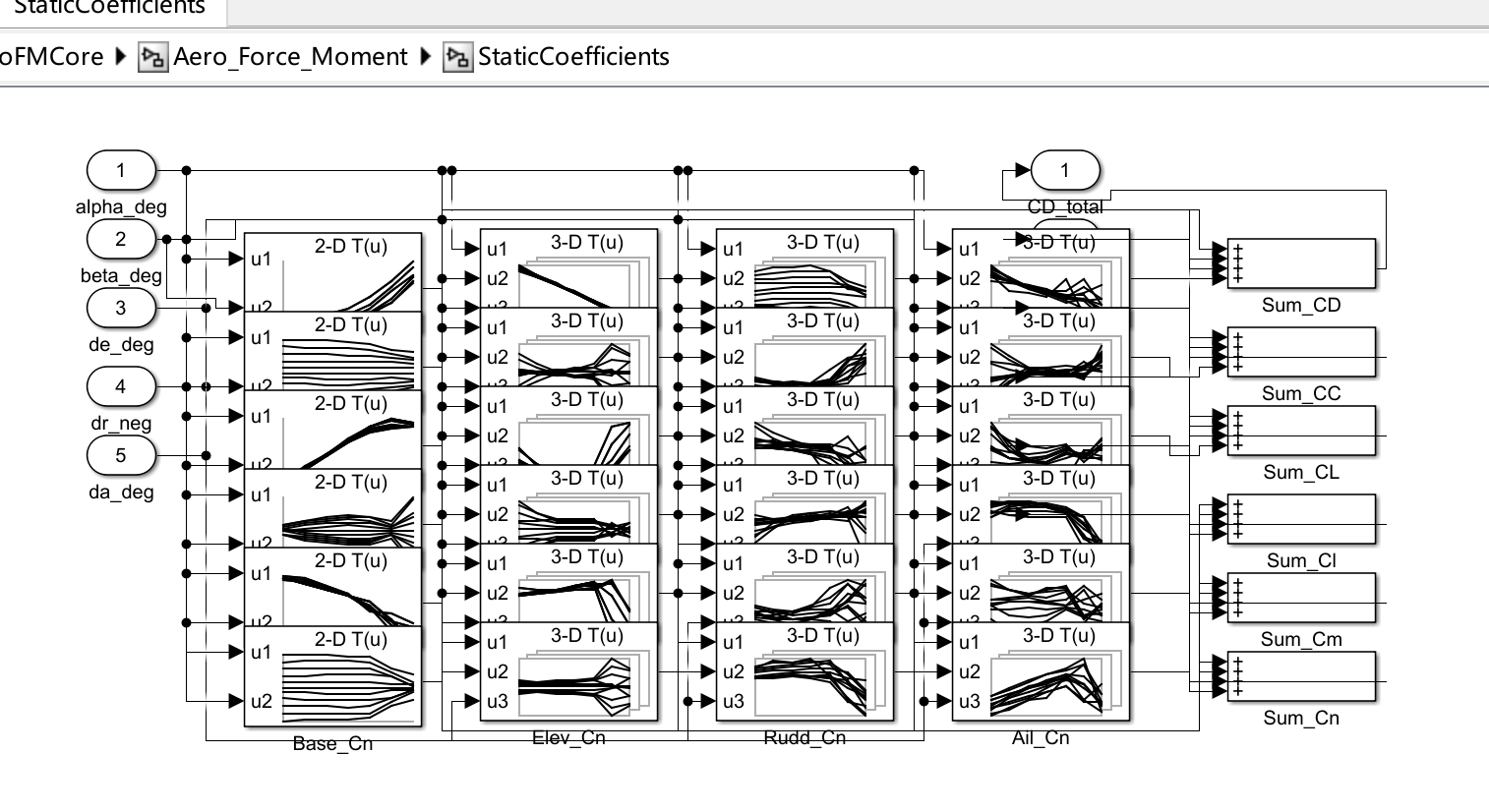

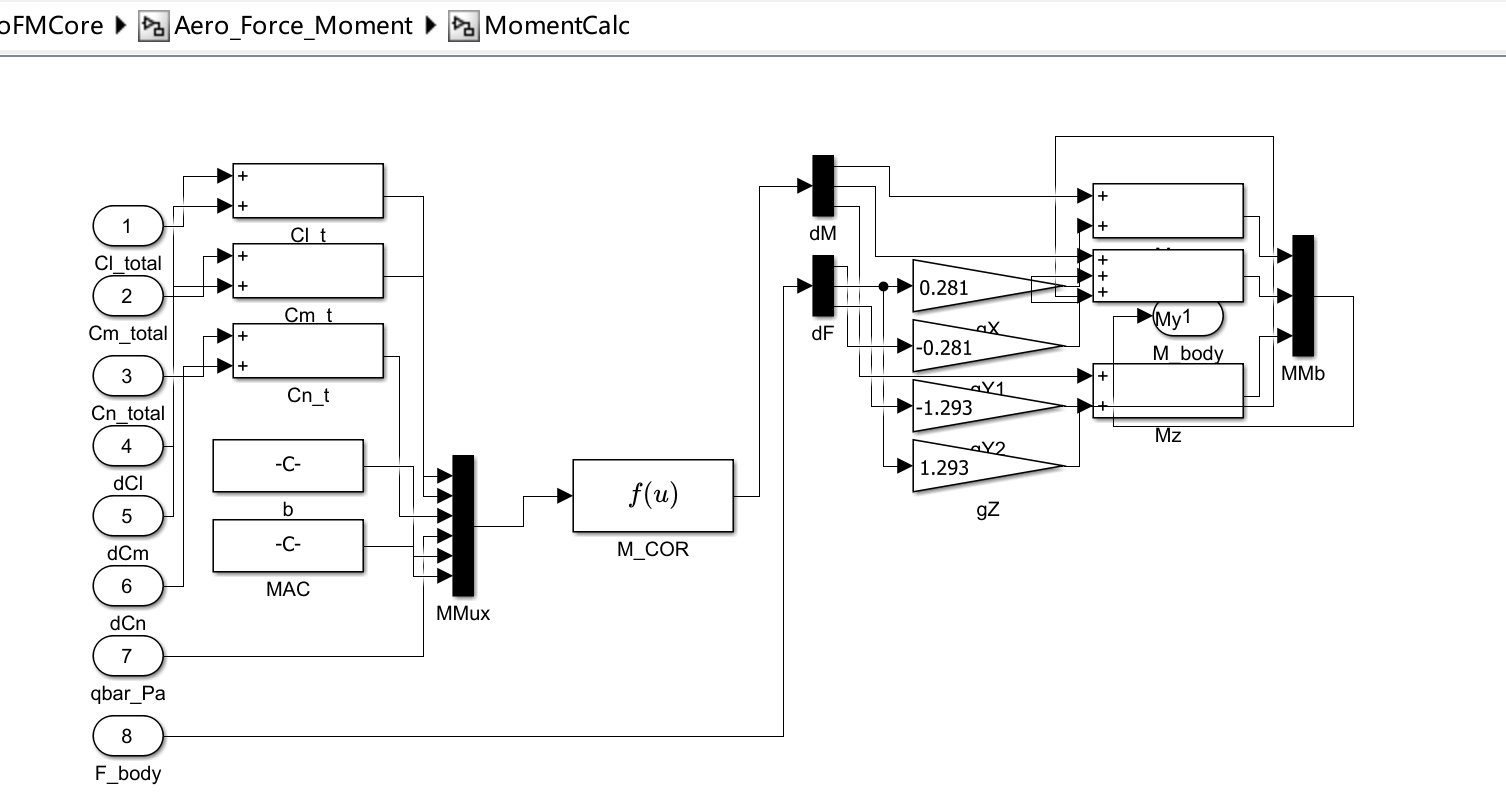

使用后，新生成的模块布局：

效果好很多，并且还进行了分块，可读性大幅提高，
